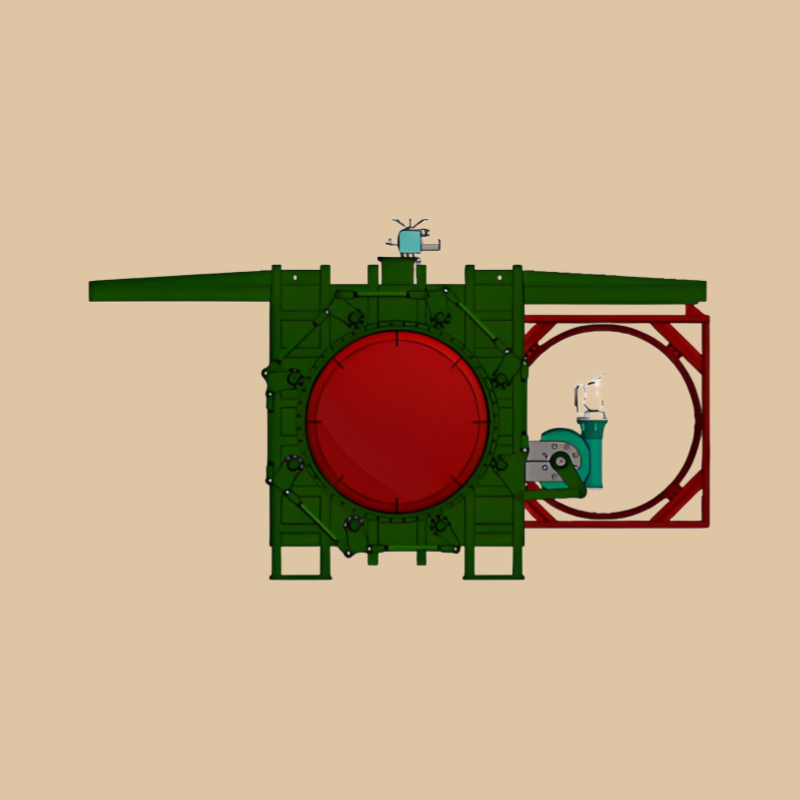

敞开式插板阀

敞开式插板阀

敞开式插板阀是插板阀的一种，其在开阀时插板完全退出阀体，不遮挡流体通道。以下是关于它的详细介绍：

• 结构特点：阀体通常采用框架式结构。密封副部位采用不锈钢与橡胶密封，密封圈装在阀板上，便于更换。采用弹簧夹紧机构，同步性好。

• 工作原理：通过夹紧驱动装置动作，将扭矩作用在主动阀杆上，使其旋转，并带动多根阀杆同步旋转，阀杆上的螺纹副带动浮动座移动，使门板密封圈与阀体密封圈脱离，再启动行走驱动装置将门板水平移动，完成阀门的开关动作。

• 驱动方式：有电动、液动、气动、电液动等多种驱动方式，可实现计算机程序控制。

• 适用范围：适用于对流介质要求不高或双向流动的场合，广泛应用于需要较大流量和较小流阻的场合，特别适用于高炉除尘及冷却系统煤气进、出口管线上，也可用于煤气加压站等其它管线上。

• 优缺点：优点是重量轻，易维护，阀门的运动过程、开关状态直观，启闭后检查方便。缺点是启闭时有少量的煤气外漏。
