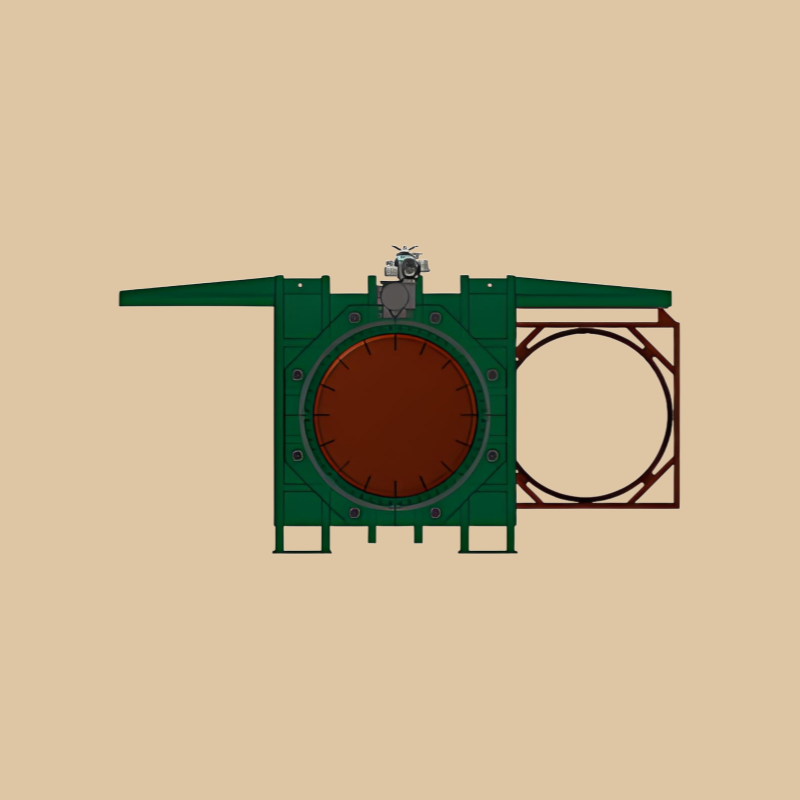

齿条式插板阀

齿条式插板阀

齿条式插板阀是一种采用齿轮齿条传动机构来控制插板启闭的阀门。以下是其相关介绍：

• 结构原理：通常由阀体、插板、齿轮、齿条等部件组成。以气动齿条式插板阀为例，气动执行器的输出轴与插板连接，插板上安装有齿条，阀体上设有与齿条啮合的齿轮。当气动执行器工作时，带动齿条运动，进而通过齿轮的转动驱动插板上下移动，实现阀门的开闭。

• 驱动方式：有气动、电动等驱动形式。电动齿条式插板阀一般通过扭矩电机驱动齿轮，齿轮再与传动齿条啮合，带动插板沿导向槽往复运动。部分电动齿条式插板阀还配备调节手柄，以便在电机故障时手动操作。

• 特点优势：齿轮齿条传动具有传动效率高、运动平稳、开关迅速等优点，能够满足一些对启闭时间要求较高的场合。此外，这种结构的插板阀通常结构紧凑，体积小、重量轻，安装维护方便。

• 应用领域：广泛应用于冶金、电力、化工、水泥等行业的粉状、颗粒状物料输送以及气体、液体介质的管道系统中，可用于控制介质的流量和通断。
