调压阀组

调压阀组

调压阀组又称减压阀组，是由多个阀门、仪表及管道附件组成的用于调节和控制流体压力的装置。以下是关于它的介绍：

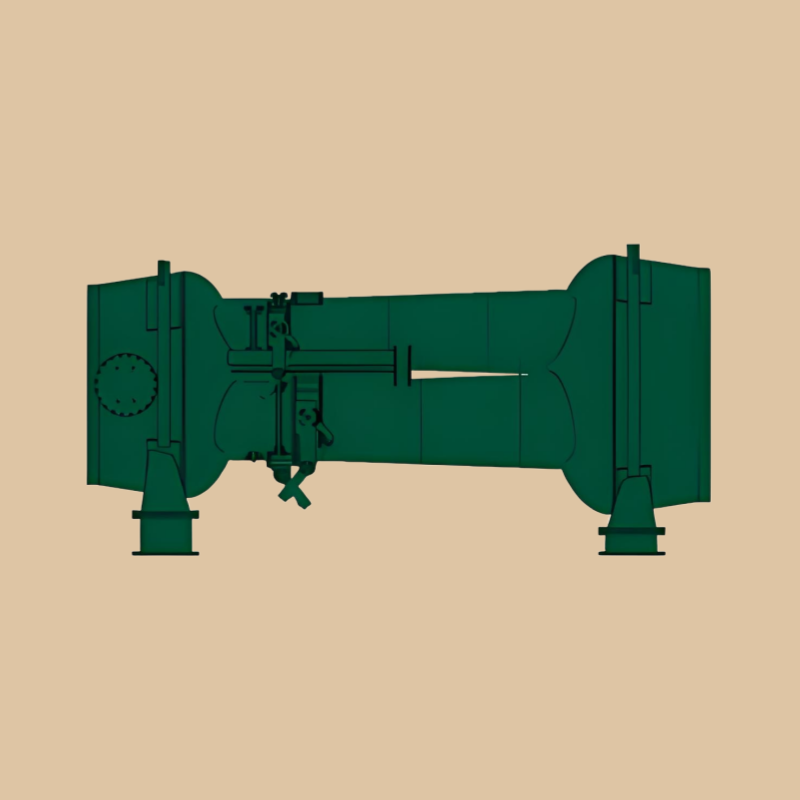

• 组成结构：不同类型的调压阀组组成有所差异。如高炉煤气调压阀组一般由集合管、喇叭管、蝶阀、柔性膨胀节、执行器等组成。而自力式调压阀组通常以自力式压力调节阀为主体，配以安全阀、手动球阀、过滤器、旁路手动阀、压力表等。

• 工作原理：调压阀组通过检测管道内介质的压力，将其与设定压力值进行对比，再由执行机构控制调节阀的开度，从而调节介质流量，实现压力稳定。如自力式调压阀组，是利用被调介质自身能量，通过压力变化推动执行机构，自动调节压力。

• 主要功能：主要功能是将流体的压力调节并稳定在设定范围内，以满足不同工况的需求。例如在高炉系统中，调压阀组可保证炉顶压力稳定，在燃气供应系统中，能确保用户端燃气压力稳定。

• 应用领域：广泛应用于石油、化工、电力、冶金、天然气、食品等行业，适用于各种燃气门站、区域调压和气体、液体的调压场合。

• 性能参数：以T98系列自力式调压阀组为例，其公称通径DN为20-300mm，公称压力PN为16-100Bar，压力分段范围为15-3000Kpa，调节精度为±5%，使用温度≤350°C。
